Kaminanschluss-Set kurz

Sattelstück (Schamotterohr) mit Wandfutter und Säurekitt

zum nachträglichen Einbau an bestehende 3-schalige Hausschornsteine.

Schamottestutzen für Schornsteinsäule mit Innendurchmesser 160mm - 200mm  -  Doppelwandfutter Ø 150,160 oder 180 wählbar

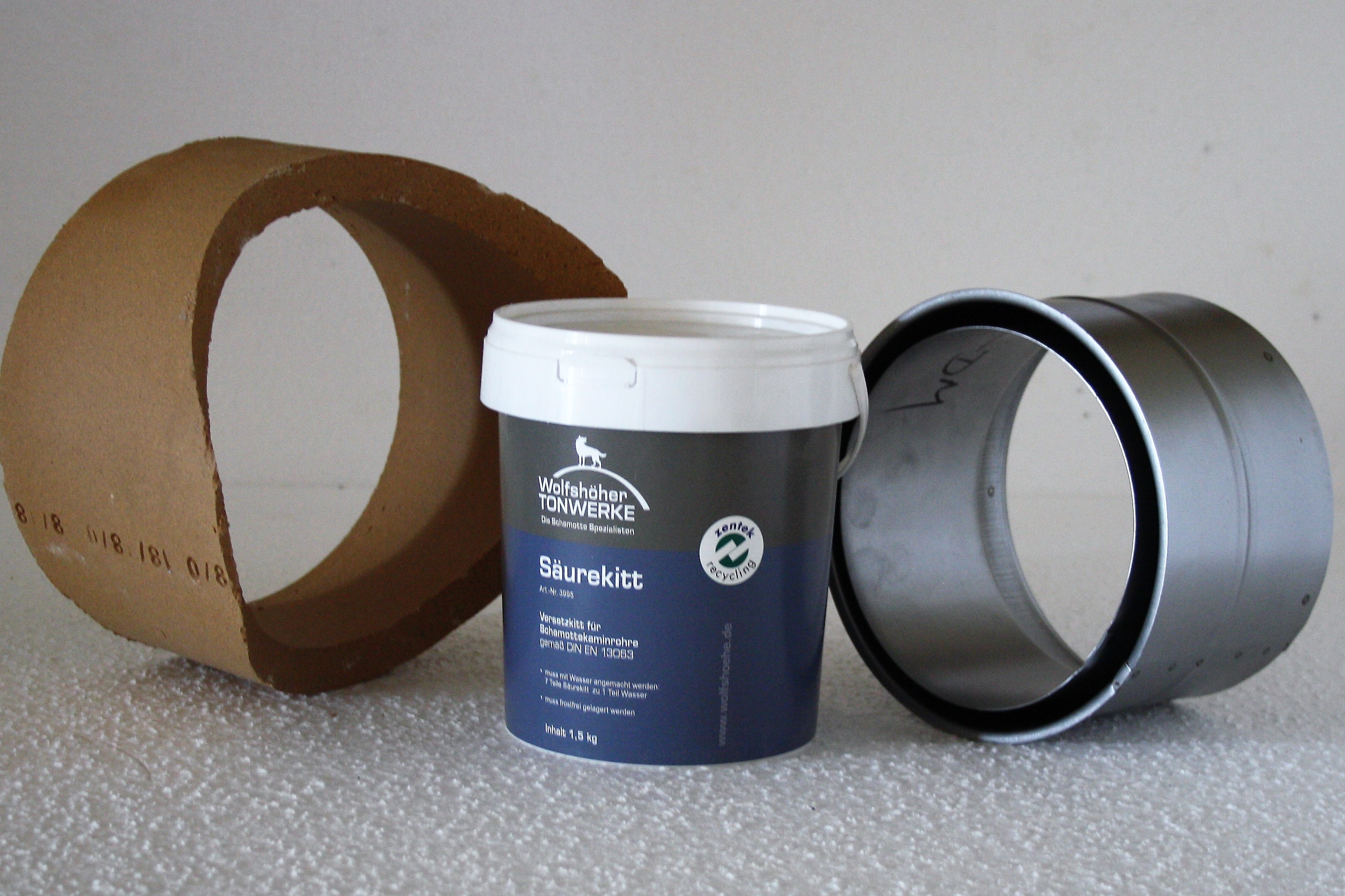

Im Lieferumfang bzw. Angebot enthalten:

• Schamottestutzen
• Säurekitt mit Montageset 1,5Kg
• Doppelwandfutter Stahlblank

Mögliche Varianten:

Für Stutzen: Ø160mm -- Wandfutter Ø150mm wählbar

Für Stutzen: Ø180mm -- Wandfutter Ø150mm oder 160mm wälbar

Für Stutzen: Ø200mm -- Wandfutter Ø150mm, 160mm oder 180mm wälbar

 Alternative

• Sondergrößen von Schamottestutzen am Lager SW10267 oder SW10268
• Schamottestutzen gleich Doppelwandfutter
• Beispiel :  durch den aufgeweiteten Schamottestutzen kann hier das Doppelwandfutter in der gleichen Größe werwendet werden!

Installation

1. Öffnen Sie den Mantelstein ( Kernbohrung oder mit Trennschleifer) ohne die darunter liegende Isolierung zu beschädigen.
2. Setzen Sie den Stutzen auf die Dämmung auf und schneiden sie außen am Stutzen entlang die Dämmung/ Isolierung durch.
3. Entfernen sie die abgeschnittene Dämmung und  zeichnen Sie auf der freigelegten Schamottesäule  die Bohrposition an.
4. Nun mit dem Kernbohrer vorsichtig bis zur Mitte des Rohres bohren. NICHT TIEFER!
5. Bohrdurchmesser = Stutzen - Innendurchmesser
6. Nun reinigen Sie die Bohrstelle von Staub, denn für die Verklebung muss das Rohr staubfrei und sauber sein.
7. Den Säurekitt nach Anweisung anrühren und  den Kitt ca.1cm auf die Klebeseite des Stutzens auftragen.
8. Nun den Stutzen auf das Schamotterohr setzen und zentrieren. Überschüssigen Kitt glatt streichen.
9. Nach dem aushärten die Fuge zwischen Mantelstein und Sattelstück mit Steinwolle ausfüllen.
10. Wandfutter in das Sattelstück einbringen und die Fuge wenn diese nicht größer als 1cm ist mit Säurekitt verschließen.
11. Bei Fugen größer als 1cm dann bitte Hafnermörtel verwenden.
